REDRESSEUR A VAPEUR DE MERCURE

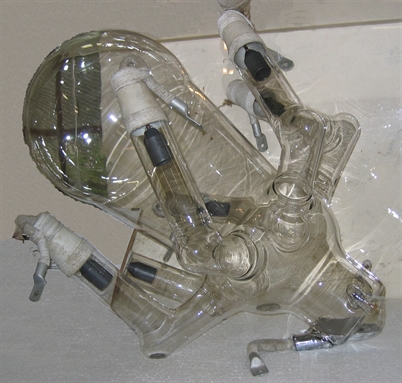

Redresseur à vapeur de mercure triphasé en ampoule de verre exposé au musée d'Aumetz

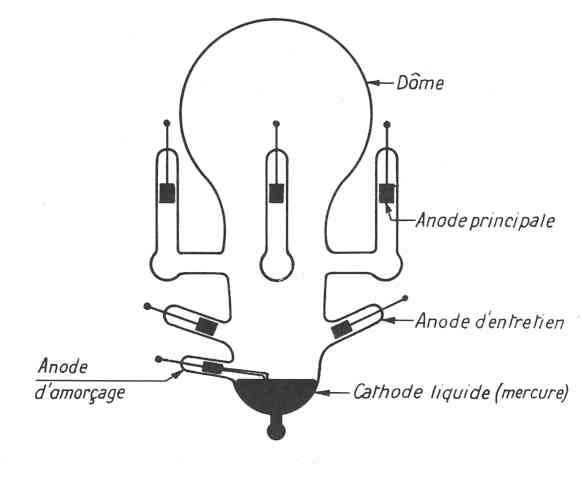

Schéma d'un redresseur à vapeur de mercure triphasé en ampoule de verre
Un redresseur à vapeur de mercure est constitué par une enceinte étanche dans laquelle on fait un vide poussé. Pour les petites puissance, l'enceinte est une ampoule de verre scellée. Pour les grosses puissances l'enceinte est une cuve métallique dans laquelle le vide est entretenu par un sytème constitué par une pompe à palette, puis par une pompe à diffusion pour obtenir le vide poussé nécessaire au bon fonctionnement du redresseur.

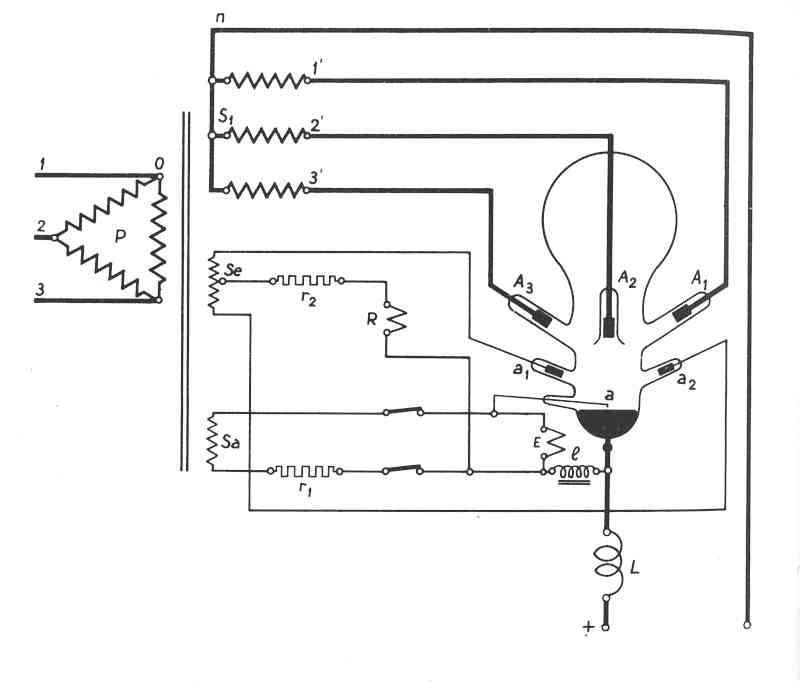

Schéma d''installation d'un redresseur triphasé.
Fonctionnement:
Une tache cathodique est crée à la surface du mercure par l'anode d'amorçage. Il en résulte une émission d'électrons. Ces électrons vont être attirés par l'anode qui a le plus fort potentiel positif par rapport à la surface du mercure. Un arc s'établi entre l'anode et le mercure. Cet arc permet l'établissement d'un courant important ( plusieurs centaines d'ampères).
Quand la tension décroit sur l'anode concernée l'arc va commuter sur une autre anode qui aura à ce moment le potentiel plus haut. L'arc va passer ainsi d'une anode à la suivante en entretenant la tache cathodique. L'inductance placée en série avec la cathode lisse le courant redressé et permet d'obtenir un courant quasi continu. Plus le nombre de phases du courant alternatif est grand plus on se rapproche d'un courant continu.
Une tache cathodique est crée à la surface du mercure par l'anode d'amorçage. Il en résulte une émission d'électrons. Ces électrons vont être attirés par l'anode qui a le plus fort potentiel positif par rapport à la surface du mercure. Un arc s'établi entre l'anode et le mercure. Cet arc permet l'établissement d'un courant important ( plusieurs centaines d'ampères).
Quand la tension décroit sur l'anode concernée l'arc va commuter sur une autre anode qui aura à ce moment le potentiel plus haut. L'arc va passer ainsi d'une anode à la suivante en entretenant la tache cathodique. L'inductance placée en série avec la cathode lisse le courant redressé et permet d'obtenir un courant quasi continu. Plus le nombre de phases du courant alternatif est grand plus on se rapproche d'un courant continu.
