SYSTEME DE LIAISON SOL-MOTRICE

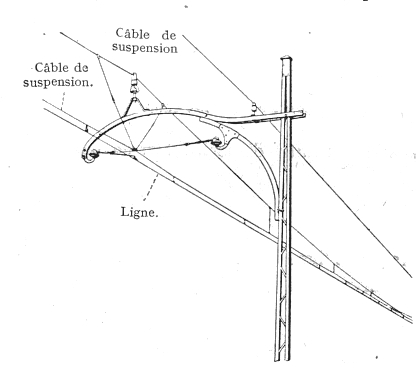

Exemple de montage d'une catenaire

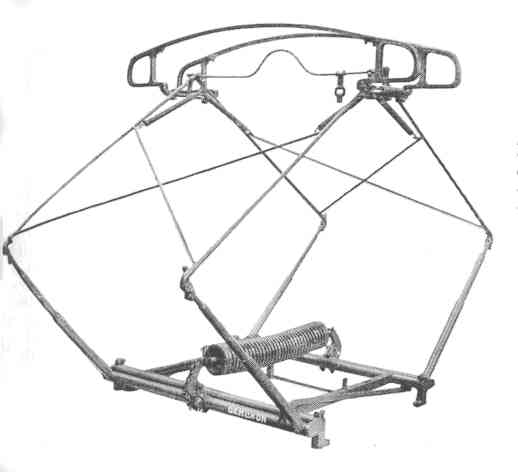

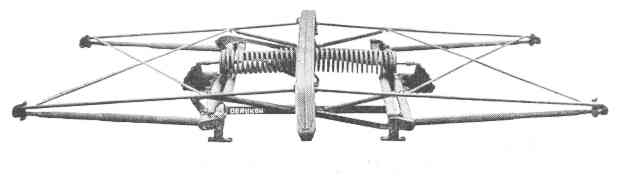

L'alimentation de la motrice était assurée par un pantographe qui venait presser sur le trolley. Le pantographe permettait de compenser les différences de niveau et d'alignement du trolley.
Pour réduire l'usure du trolley par frottement, la pièce de contact était garnie de graisse graphitée.
Pour réduire l'usure du trolley par frottement, la pièce de contact était garnie de graisse graphitée.

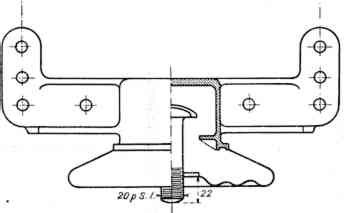

Coupe d'un isolateur pour suspension sur câble

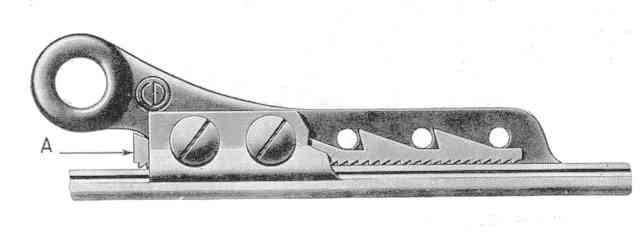

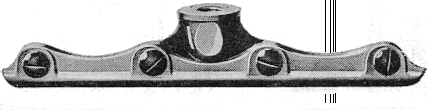

Système d'ancrage du trolley. A noter la rainure dans le trolley. Une rainure symétrique existait de l'autre côté. Ces rainures permettaient également la fixation des isolateurs par pinçement ce qui consentait de suspendre le trolley à des potences ou des portiques placés à intervals réguliers le long de la voie.

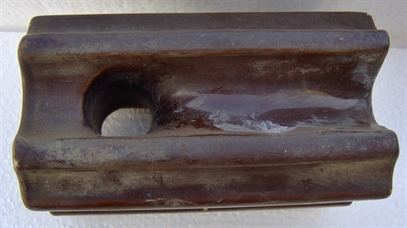

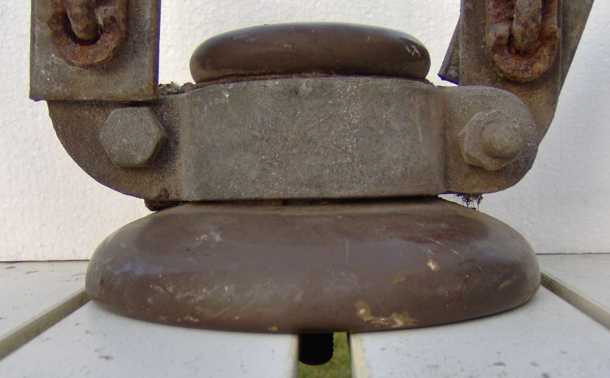

Isolateurs récupérés dans les ruines de l'usine
