L'ALIMENTATION EN 30 KV
Tracé de la ligne 30 Kv dite "Micheville"

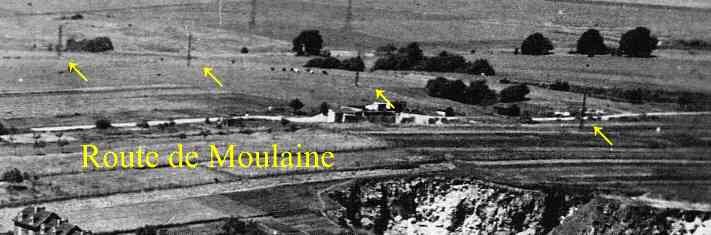

Les flèches indiquent les pylones
En bas à gauche on voit le début de la cité Ferry et en bas à droite la carrière comblée actuellement
Les flèches indiquent les pylones
En bas à gauche on voit le début de la cité Ferry et en bas à droite la carrière comblée actuellement

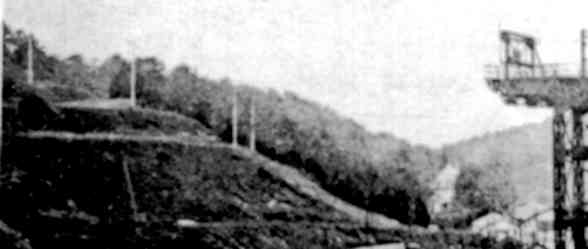

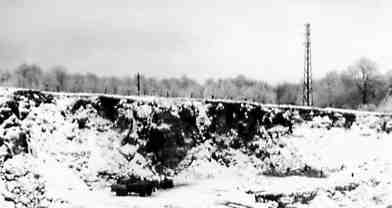

Un des derniers pylones de la ligne situé au dessus de la carrière
Un autre plus bas dans la pente
Sur cette vue on voie l'extrémité des lignes 30 KV de Saulnes et EDF. Les cables venaient se raccorder aux ancrages de la centrale à partir des 2 poteaux inférieurs.

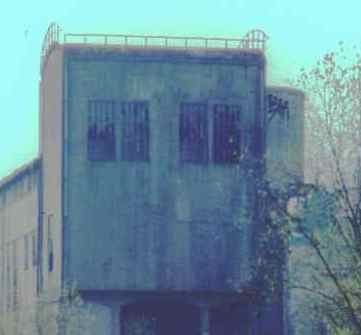

Partie moyenne tension de la centrale vue sous deux angles différents. Ancrage des arrivées MT

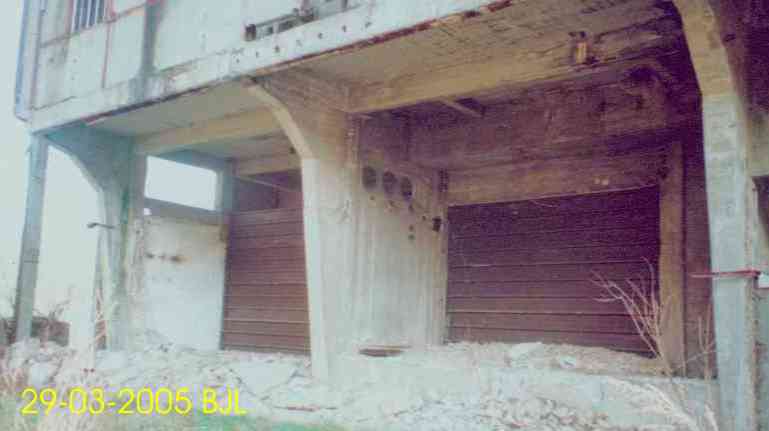

Les alvéoles qui contenaient les transformateurs.
Les murs extérieurs ont été abattus du côté sud.
On remarque les gros isolateurs cylindriques en verre qui permettaient la traversées des murs.
Une voie ferrée passait derrière les portes métalliques. En cas de besoin, les transformateurs pouvaient être évacués sur des wagons plateaux, le sol des locaux étant au même niveau que le plancher des wagons.
Les murs extérieurs ont été abattus du côté sud.
On remarque les gros isolateurs cylindriques en verre qui permettaient la traversées des murs.
Une voie ferrée passait derrière les portes métalliques. En cas de besoin, les transformateurs pouvaient être évacués sur des wagons plateaux, le sol des locaux étant au même niveau que le plancher des wagons.
