PREPARATION DU MINERAI

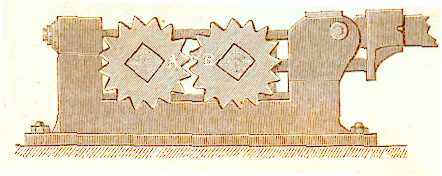

Broyeur à minerai
Le minerai subissait un triage à la main, qui le partageait en trois parties:
- la première, composée de minerai à peu près pur était envoyée directement à l'usine,
- la seconde composée à peu près uniquement de gangue était rejetée,
- la troisième composée de guangue et de minerai subissait un broyage entre les cylindres A et B qui divisaient les morceaux en fragments plus petits.
Le broyeur était entrainé par une roue à aubes.
Un nouveau triage mécanique avait alors lieu.
- la première, composée de minerai à peu près pur était envoyée directement à l'usine,
- la seconde composée à peu près uniquement de gangue était rejetée,
- la troisième composée de guangue et de minerai subissait un broyage entre les cylindres A et B qui divisaient les morceaux en fragments plus petits.
Le broyeur était entrainé par une roue à aubes.
Un nouveau triage mécanique avait alors lieu.

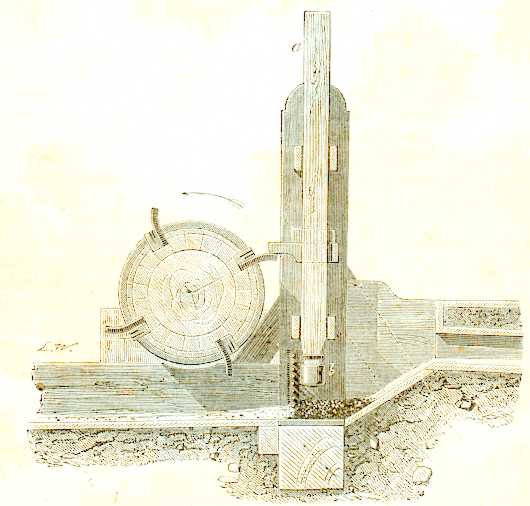

Installation de bocardage du minerai
Les derniers fragments, composés de guangue et de minerai, étaient alors soumis au bocardage ou pulvérisation dans une auge, à l'aide de pilons armés d'une tête de fonte et également entrainés par des roues à aubes

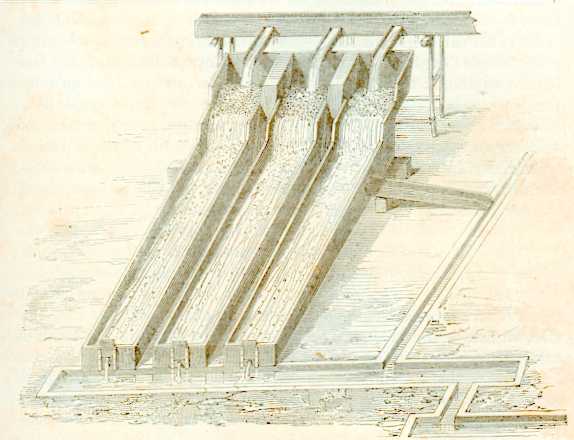

Installation de lavage du minerai
D'après le traité élémentaire de chimie par L.Troost
Masson éditeur 1887
Masson éditeur 1887
Le lavage de la poudre, par un courant d'eau, effectué dans de grandes auges inclinées, produit un dernier triage, grâce à l'inégale densité du minerai et de sa guangue.

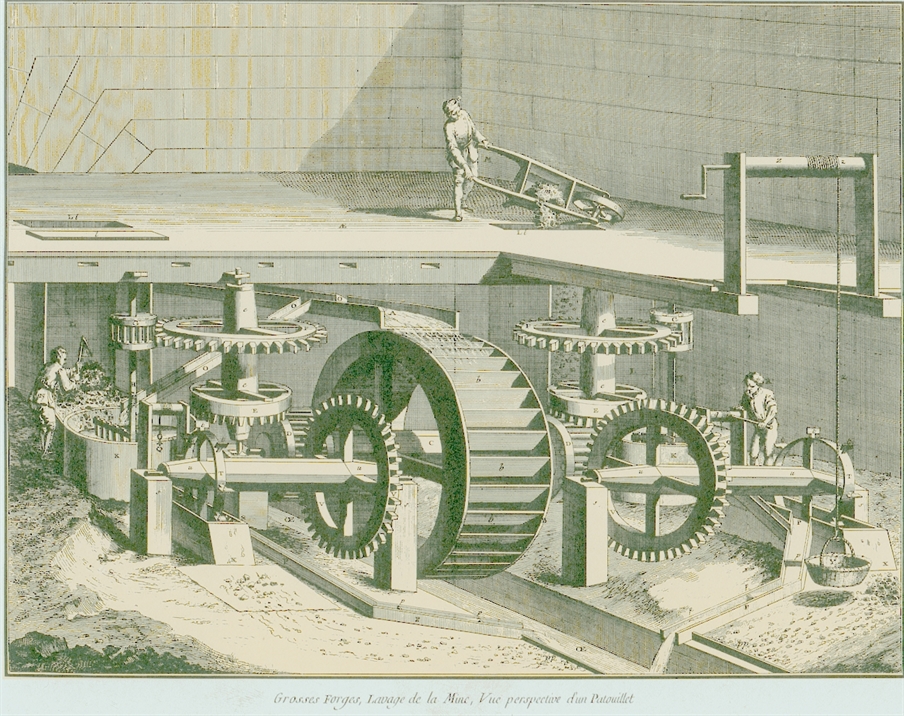

Patouillet
